JWC-5型掘进机远射雾罩除尘器

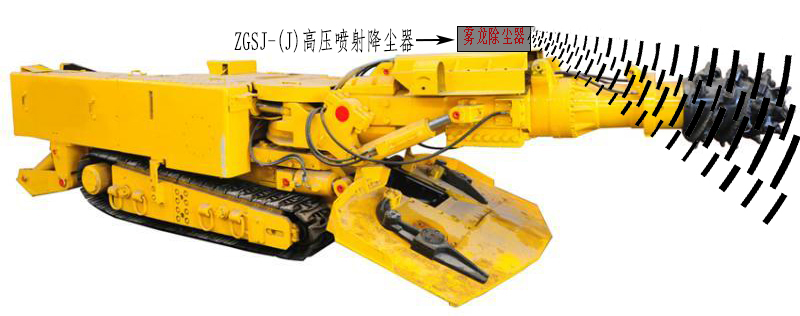

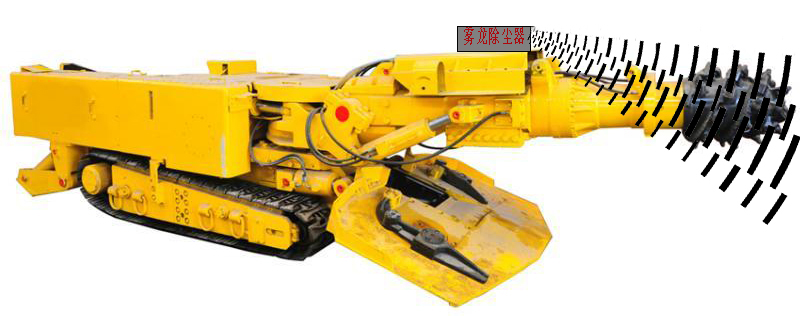

JWC型掘进机远射雾罩除尘器适用于掘进工作面作业环境，设计有气、水输入接口，前部喷射体由多个多级雾化远射装置组成，喷射构成倒U形浓密雾罩，底部设有强力永磁吸盘，可牢固吸附于掘进机悬臂上面的防护钢板上，倒U形浓密雾罩与悬臂同步并始终包裹切割头，能够从掘进机作业产生粉尘的源头上消除污染。除尘器可手动或自动控制，并且能够与煤矿智能控制系统对接。

产品名称：JWC-5型掘进机远射雾罩除尘器

设备型号字母含义：J-掘进机、W-雾罩、C-除尘器、5-五个喷枪

雾化方式：内外部混合式，多级雾化（中国发明专利)

外形尺寸（mm）：长600*宽360*高270

材质：整体复合不锈钢，内部复合不锈钢管件

工作气压（MPa）：0.4～1

工作水压（MPa）：0.3～5

进气接口：KJ19

进水接口：KJ10

用气量（单喷口气压0.7 MPa）：0.6 m³/min

用水量（单喷口水压0.3 MPa）：3 L/min

内置气体过滤器（可外清洗）：丝网不锈钢304

内置进水过滤器（可外清洗）：丝网不锈钢304

工作环境温度：1℃～60℃

气压0.7 MPa喷射水雾距离(m)：直射距离>6;弥散>20

喷射仰角调整幅度：±10°

喷射雾面：倒U型雾罩

构筑雾罩面积：距离切割头2.5mm时>2㎡

安装方式：除尘器底部配有强力永磁吸盘（吸附力1.2吨），可牢固吸附在掘进机悬臂防护钢板上

重量（kg）：80

外接气管过滤器带接头：304不锈钢直通型过滤器，接头KJ19

外接水管过滤器带接头：304不锈钢快冲洗Y型过滤器,接头KJ10
